製品の特長
高い透磁率と低い保磁力
パーマロイ 45 の主な利点は、ニッケル-鉄マトリックスの固有の磁気特性にあります。最適化されたニッケル含有量により、合金の初透磁率と最大透磁率が大幅に向上し、非常に低いヒステリシス損失で弱い磁場下での迅速な磁化と消磁が可能になります。一般的な保磁力は < 20 A/m と低く、初透磁率は > 10,000 に達することがあります。微弱な信号処理や高感度センサーを含むアプリケーションで非常に優れた性能を発揮し、磁気シールドや高感度磁気デバイスを実現するのに理想的な素材です。-
優れた磁気シールド性能
パーマロイ 45 は高い透磁率と低いヒステリシス損失を備えており、外部磁界を効果的に誘導してそれ自体を遮断するため、敏感な電子部品を漂遊磁界による干渉から保護します。直流および低周波交流磁場において、そのシールド効果は通常のケイ素鋼やフェライト材料よりもはるかに優れています。 -精密機器、医療機器、微弱磁場の精密な制御とシールドが必要な通信システムなどの最先端の分野に適しています。
良好な温度安定性
パーマロイ 45 は、-50 度から 200 度の広い温度範囲にわたって優れた磁気性能安定性を示し、従来の軟磁性材料と比較して透磁率と動作点の変動率が大幅に低くなります。キュリー温度は約 450 度であり、幅広い温度スペクトルにわたって一貫した磁気特性を維持できます。そのため、厳しい温度安定性要件が課される自動車エレクトロニクス、産業用制御、航空宇宙などのアプリケーションに適しています。
良好な機械加工および成形特性
パーマロイ 45 は優れた熱間および冷間加工特性を示し、鍛造、圧延、型抜きが可能です。その延性はほとんどの脆いソフトフェライト磁性材料の延性を上回っており、複雑な磁気シールド、積層コア、精密プレス部品の製造に適しています。アニーリングにより、磁気特性を最適化し、加工ストレスを除去し、透磁率を回復し、保磁力を低減できます。旋削、フライス加工、穴あけ、研削などの従来の機械加工操作が適用できます。超硬金属の切削工具の使用をお勧めします。
技術仕様
化学組成
|
要素 |
標準要件 |
注意事項 |
|
ニ |
45.0 - 46.5% |
透磁率とキュリー温度を大幅に向上させるコア要素 |
|
鉄 |
残量 |
高い磁束密度と費用対効果を実現するマトリックス要素- |
|
C |
0.02%以下 |
磁気特性と純度を確保するための厳密な管理 |
|
ん |
0.50%以下 |
磁気特性の劣化を防ぐための厳密な管理 |
|
シ |
0.20%以下 |
磁気特性の均一性を確保するための厳密な管理 |
|
Cr |
0.10%以下 |
透過性を確保するための厳密な管理 |
|
P |
0.015%以下 |
不純物元素 |
|
S |
0.010%以下 |
熱間脆化を防ぐ |
物理的特性
|
財産 |
値/範囲 |
試験条件 |
|
密度 |
8.17 g/cm3 |
室温(20度) |
|
キュリー温度 |
≈ 450 度 |
- |
|
飽和磁束密度(Bs) |
≈ 1.6 T |
室温 |
|
保磁力(Hc) |
< 20 A/m |
焼きなまし状態 |
|
初透磁率(μi) |
> 10,000 |
焼きなまし状態 |
|
最大透磁率 (μmax) |
≈ 150,000 |
焼きなまし状態 |
|
抵抗率 |
≈ 0.45 μΩ·m |
室温 |
|
熱膨張係数（20～100度） |
10.5 × 10⁻⁶ /K |
- |
|
弾性率（ヤング率） |
205GPa |
室温 |
機械的性質（焼きなまし状態、代表値）
|
財産 |
代表値 |
仕様 |
|
抗張力 |
450MPa以上 |
ASTM A753 |
|
降伏強さ (0.2% オフセット) |
200MPa以上 |
ASTM A753 |
|
伸長 |
25%以上 |
ASTM A753 |
|
硬度 |
≈ 85 HRB |
- |
磁気特性（焼きなまし状態、代表値）
|
パフォーマンス |
数値 |
試験条件 |
|
初透磁率(μi) |
10,000以上 |
0.1mTの磁場 |
|
最大透磁率 (μmax) |
≈ 150,000 |
焼きなまし状態 |
|
保磁力(Hc) |
20A/分以下 |
焼きなまし状態 |
|
飽和磁束密度(Bs) |
1.55T以上 |
800A/mの磁場 |
|
磁束 密度(B) |
≈ 1.5 T |
2,000A/mの磁界下 |
高温パフォーマンス-
パーマロイ 45 のキュリー温度は約 450 度です。以下は、温度による磁気特性の変化に関する一般的な参考値です。
|
温度 |
飽和磁束密度(Bs) |
注記 |
|
室温 |
1.6T以上 |
- |
|
100度 |
≈ 1.5 T |
パフォーマンス維持率 > 93% |
|
200度 |
≈ 1.3 T |
パフォーマンス維持率 > 81% |
|
300度 |
≈ 1.0 T |
パフォーマンス維持率 > 62% |
抗酸化性能:
Permalloy 45 exhibits good antioxidant properties within normal operating temperature ranges. For long-term exposure at high temperatures (>400度）、表面コーティング保護を推奨します。
組織の安定性:
熱処理を最適化することにより、パーマロイ 45 の粒子構造を正確に制御して、磁気特性と機械特性の一貫性を確保することができます。アニーリングの温度と時間は最終的な磁気特性に直接影響するため、厳密に制御する必要があります。
適用可能なメディア:
1. 従来の大気環境
2. 電気絶縁媒体
3. 航空灯油、作動油
4. 高温ガス環境（200度以下）
注: パーマロイ 45 は金属軟磁性合金であり、強酸や強アルカリなどの腐食性液体環境には適していません。湿気の多い環境に長時間さらされる場合には防錆処理を推奨します。
パーマロイ 45 は、高透磁率、低損失、高信頼性を必要とする磁気用途向けに特別に設計されています。以下の分野での使用をお勧めします。
応用分野
-
磁気シールド：精密機器の磁気シールドハウジング、オシロスコープのシールド、電子顕微鏡の磁気シールド、通信機器のシールド、センサーのシールドシェル。
-
エレクトロニクスおよび通信: オーディオトランス、小型インダクター、磁気アンプ、フィルター、パルストランス、変流器、弱磁場センサー。
-
航空宇宙: 慣性航法磁気シールド、アビオニクス シールド、ジャイロスコープ磁気シールド、高度計磁気シールド、レーダー システム敏感コンポーネント シールド。
-
医療機器: MRI 磁気シールド、医療センサー、電子顕微鏡用磁気集束システム、脳磁図/心磁図 (MEG/MCG) 磁気シールド。
-
自動車産業: 燃料噴射システムの電磁弁の磁気回路、可変リラクタンス位置センサー、ABS センサー、電子スロットル ペダル センサー。
-
精密機器: 電磁天秤、磁力計、分光計の磁気回路、粒子検出器の磁気シールド、量子センサーの磁気シールド。
-
研究および計測: 標準インダクタ、磁束計、磁気測定器、高精度変流器、量子ホール効果測定システム。
配信とカスタマイズ
当社は、プロジェクトの要件に完全に一致するパーマロイ 45 材料を確実に入手できるように、柔軟で信頼性の高いサプライ チェーン ソリューションを提供します。
|
形状 |

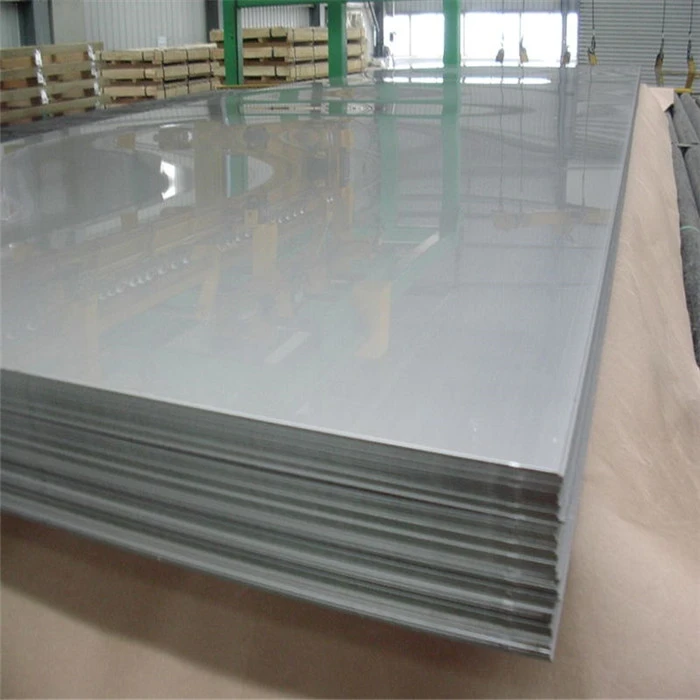

 シート/プレート
|

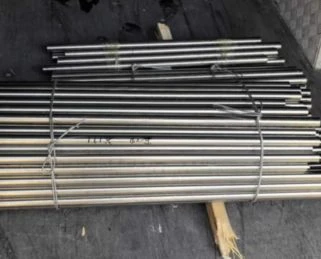

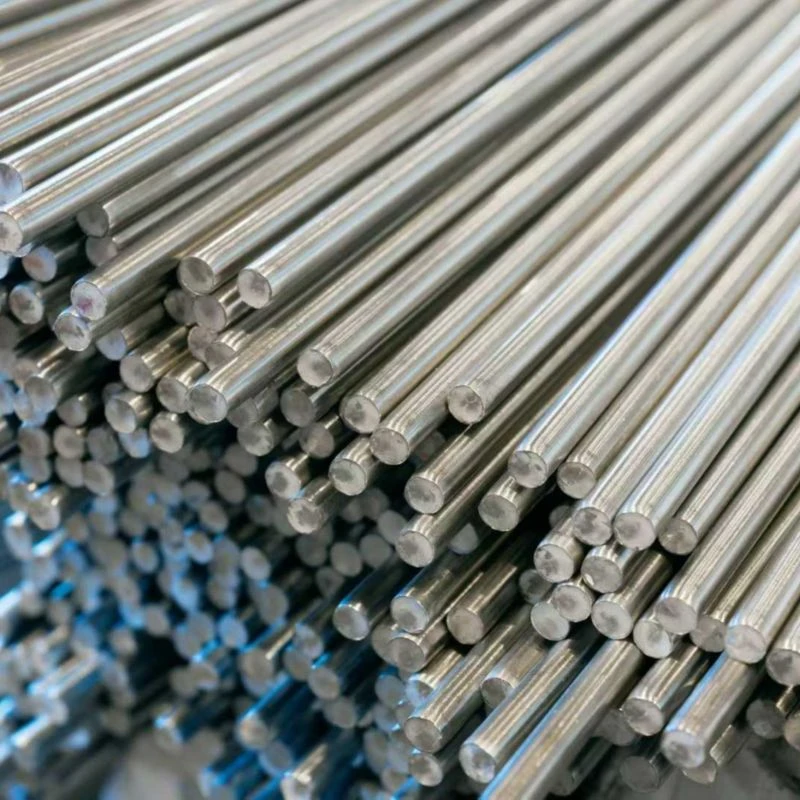

 バー/ロッド
|

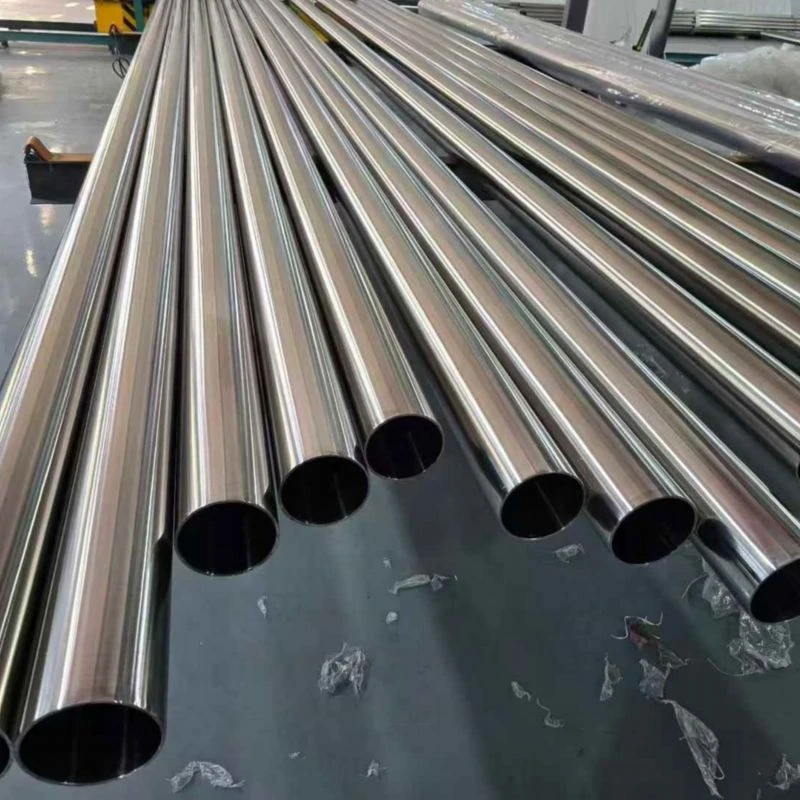

 パイプ・チューブ
|

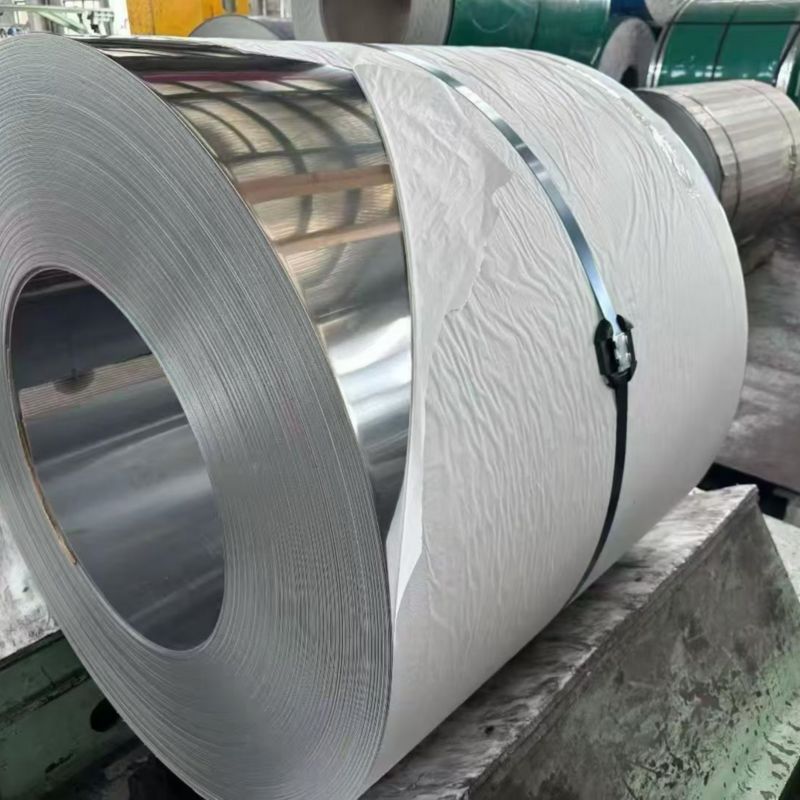

 ストリップ/シートコイル
|

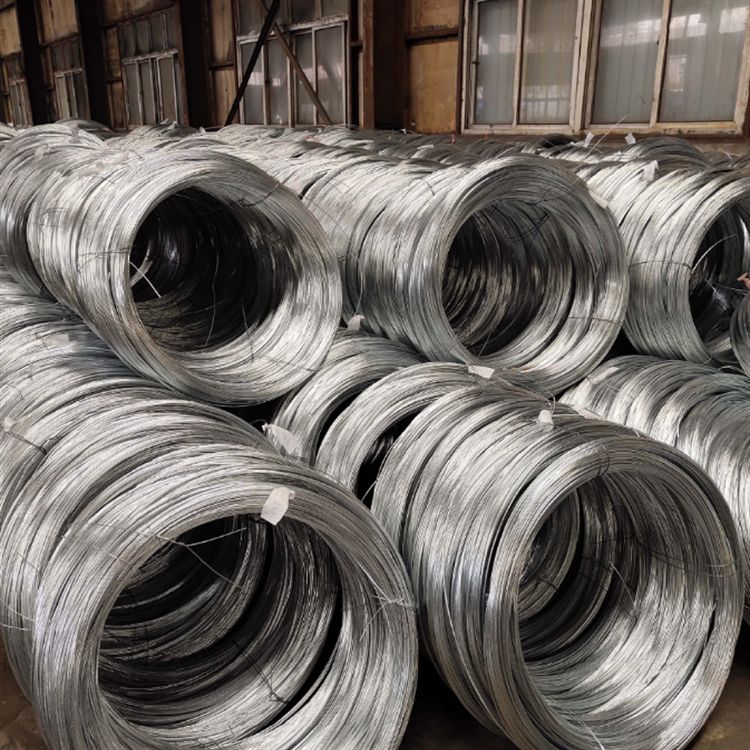

 ワイヤー・線材
|
|---|---|---|---|---|---|
|
従来の範囲 |
厚さ: 0.5 - 100 mm |
直径Φ6～500mm |
外径Φ10～300mm |
厚さ：0.05～3.0mm |
直径Φ0.1～10mm |
|
カスタマイズ機能 |
熱間圧延または冷間圧延-プレート、極薄シート（0.1 mm から）-、プレス部品、および切断-または-長さの切断 |
鍛造棒、熱間圧延棒、研磨棒、異形棒- |
シームレスパイプ、溶接パイプ、固定長切断- |
精密ストリップ材料、スタンピングコイルストック、ラミネートブランキング、非標準幅- |
精密絞り加工、特殊表面処理 |
当社を選ぶ理由- 信頼できるエンジニアリング技術。信頼できる配送。
当社は単なるサプライヤーではなく、中国におけるお客様の信頼できる材料パートナーです。
垂直統合生産
10+ 自動ライン (8,000+ トン/年) を備えた 20,000 平方メートルの施設を所有。 -社内のツーリングと金型センターにより、迅速なカスタマイズと効果的なコスト管理が可能になります。-中間マージンが不要です。

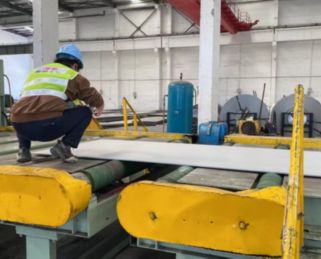

あらゆる段階での厳格な品質管理
生産全体にわたる主要な QC チェックポイントにわたる完全なトレーサビリティ. 100% ASTM/ASME、EN、GB 規格に準拠。材料試験レポートは出荷ごとに入手可能です。

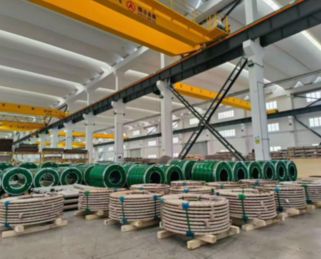

信頼性の高い配送と輸出梱包
10+ 年間ヨーロッパ、北米、東南アジア、中東に輸出しており、防水性と防錆性を備えており、柔軟な配送オプションと組み合わせることで、安全かつ時間どおりに到着します。-

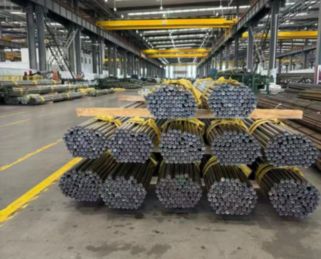

量産前のサンプル検証
品質確認用の無料サンプルを提供しており、ご了承いただいた後に大量注文いただけます。正確な寸法測定と透明性のある製造により、サンプルから量産までの一貫性を保証します。
よくある質問
Q: パーマロイ 45 の主な利点は何ですか?
Q: パーマロイ 45 にはどのような熱処理が必要ですか?
Q：最高使用温度はどれくらいですか？
Q: パーマロイ 45 と Hiperco® 50 の違いは何ですか?
