API 5L X60

1.高強度と良好な靭性の優れた組み合わせ：
最小降伏強さ 415 MPa、最小引張強さ 520 MPa を備え、優れた低温衝撃靭性も示します。-、高圧、複雑な地質、低温環境に適しています。-
2.優れた溶接性能：
低炭素相当量 (CEIIW 0.43 以下、Pcm 0.25 以下) で設計されており、優れたフィールド リング溶接施工性能を提供します。溶接熱の影響を受ける領域は、良好な靭性と低温割れに対する耐性を備えています。{3}}
3. 優れたコストパフォーマンス比:{1}
X60 は中--高-強度グレードのパイプライン鋼として、強度とコストの優れたバランスを実現しており、高圧{4}}長距離-パイプライン プロジェクトにとって重要な材料の選択肢となっています。
4. 多様な製品形態:
外径21.3mmから2500mmまでの継目無管、ERW、SSAW、LSAWなどのさまざまな製造プロセスをカバーします。
5.環境に優しく持続可能:
低炭素マイクロ合金設計を特徴とし、環境要件を満たしています。{0}パイプライン鋼はリサイクル率が高い。
6. 複数の国際規格に準拠:
API Spec 5L、ISO 3183、GB/T 9711、NACE MR0175 (付録の要件による) など。

A:

A:

連続動作温度（主に機械的特性と長期の微細構造安定性の観点から）:{0}}
安定した機械的特性を維持できる 120 度以下を推奨します。 150 度を超えると強度が大幅に低下し始めるため、200 度を超える高温用途には推奨されません。-
短期暴露温度: 300 度まで（パイプ熱処理など）、ただし冷却条件の管理に注意する必要があります。-
最低使用温度: -20 度未満の場合は、PSL2 グレードを選択し、脆性破壊に対する耐性を確保するために低温衝撃靱性を検証する必要があります。

API 5L X60 は優れた溶接性能を発揮するため、高圧パイプライン鋼の大規模現場建設に最適です。--

1. 化学組成の利点:
低い炭素当量（CEIIW 0.43 以下、Pcm 0.25 以下）と低い P/S 含有量（S 0.010% 以下）により、熱影響部の高い靭性と低い冷間割れ感受性が保証されます。-

2. 推奨される溶接方法:
SMAW（シールドメタルアーク溶接）、GMAW（ガスメタルアーク溶接）、SAW（サブマージアーク溶接）、GTAW（タングステンイナートガス溶接）。
3. 予熱要件:
• PSL1 普通炭素鋼グレード (C 0.20% 以上): 100 ～ 150 度の予熱を推奨します。
• PSL2 細粒鋼- (TMCP、正規化圧延): 通常、予熱は必要ないか、より低い予熱温度 (50 ～ 100 度) のみが必要です。
4.-溶接後熱処理 (PWHT):
• 従来の石油およびガス輸送パイプライン: 通常、溶接後の応力除去熱処理は必要ありません。-
• 厚肉パイプまたは高拘束ジョイント: 必要に応じて、550～650 度の PWHT によって応力緩和を実行できます。
5.溶接材料のマッチング:
• PSL1: ルートパス溶接には E6010 セルロース電極を使用し、続いてフィルおよびカバーパスには E7010/E8010 電極を使用することをお勧めします。
• PSL2: 低水素電極 E8010/E9010 または GMAW ソリッド/コア溶接ワイヤの使用を推奨します。-

API 5L X60 の耐食性は、通常の低炭素鋼と同等です。-
• 良好: 大気環境、淡水、土壌、乾燥ガス、中性塩水
• 一般: 長期にわたる湿った/弱酸性環境（3PE、FBE などの外部コーティング保護を推奨）-
• 適用可能 (特別な制御あり): 酸性環境 (H₂S を含む) - PSL2 付録 J の耐酸性パイプ (X60MS / L415MS) を選択する必要があります。- HIC/SSC 検証とともに、硫黄含有量 (0.002% 以下) と硬度 (250 HV 以下) の厳密な管理が必要です。
• 適用外: 高温-、高-酸、強酸化性の酸、および高温-塩素-を含む環境

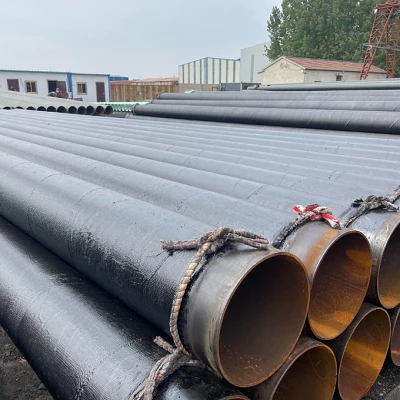

推奨される防食コーティング: FBE (融着-結合エポキシ)、3PE (三層ポリエチレン)、3PP (三層ポリプロピレン)、コールタール エナメル、エポキシ コール タール アスファルトなど。

特に適度な強度と良好な溶接性を必要とする用途では、部分的に交換できます。
代替に適したシナリオ:
• 高圧流体輸送:-
X60 (415 MPa) の強度は、A53 B グレード (240 MPa) および X42 (290 MPa) の強度よりも大幅に高く、X52 (360 MPa) よりも若干高くなります。同じ外径と圧力の下で、肉厚を薄くすることができ、大幅な重量削減が可能になります。
• 長距離パイプラインの主要幹線:{0}}
X60 は、高圧長距離パイプラインにとって重要な鋼種であり、高い強度と優れた経済性を特徴としています。{{1}
• 海洋工学構造パイプ:
X60 の高強度特性は、オフショア プラットフォームなどの重荷重構造物に適しています。{{0}

置換が適さないシナリオ:
• 非圧力コンポーネント:-
A53/A500 構造チューブはコスト効率が高い-
• 中圧および低圧パイプライン:{0}}
X42かX52で十分、X60は強度が過剰
• 酸性環境 (H₂S):
抗酸要件が満たされていることを確認する必要があります。{0}通常の X60 は適用されません。代わりに X60MS を選択する必要があります。
材料選択に関する推奨事項:
特定の材料を選択する場合は、詳細な動作条件 (設計圧力、搬送媒体、周囲温度、H₂S/CO₂ の存在、溶接要件、パイプの直径と壁の厚さ) を提供してください。当社は、X60 と他の鋼種の間で最適な選択を行うために、技術的および経済的な比較分析を支援します。
特定の仕様、材料試験レポート、または技術パラメータシートに関する見積もりについては、当社のセールスエンジニアにお問い合わせください。ご要望に応じて寸法、納入条件、表面処理（塗装・メッキ）のカスタマイズにも対応し、国際認証書類（API、ISO、EN、GBなど）も充実しております。
