製品の特長
極めて高い初透磁率と最大透磁率（コアアドバンテージ）
パーマロイの主な利点は、その極めて高い浸透性にあります。約79%のニッケルと約4%のモリブデンの正確な組成と、厳密に制御された結晶組織のおかげで、初透磁率(μᵢ)は20,000-50,000に達し、最大透磁率(μmax)は200,000〜500,000に達し、通常のケイ素鋼よりも大幅に高くなります(μmax ≈) 50,000）およびフェライト（μmax ≈ 10,000-20,000）。非常に弱い磁場 (地球磁場のレベルなど) の下では、パーマロイは非常に高い磁束応答を提供するため、磁気シールドや微弱信号検出などの用途に理想的な材料となります。他の高透磁率グレード（1J85など）と比較して、1J79はより広い直線範囲とより安定した温度特性を提供します。
極めて低い保磁力とヒステリシス損失
高純度で最適化された結晶組織のおかげで、パーマロイは、通常のケイ素鋼やフェライトと比較して、非常に低い保磁力 (Hc 10 A/m 以下)、非常に小さいヒステリシス ループ面積、および大幅に低いヒステリシス損失を備えています。交流磁界におけるコア損失性能は優れており、オーディオトランス（20Hz-20kHz）、高精度変流器、磁気アンプなど、信号の忠実性と効率に対する厳しい要件を持つアプリケーションに適しています。非常に狭いヒステリシス ループにより、歪みを最小限に抑えた微弱な信号の高忠実度の伝送が保証されます。
渦電流損失を制御するためのより高い抵抗率
パーマロイの抵抗率は約0.55-0.60μΩ・mで、通常のケイ素鋼（約0.25-0.30μΩ・m）よりも大幅に高くなります。モリブデンを添加すると、合金の抵抗率が効果的に増加し、渦電流損失が減少し、中周波および高周波用途におけるコア効率が向上します。-この特性により、高周波変圧器、レーダー システム、航空電源 (400 Hz) など、効率と温度上昇に対する厳しい要件があるシナリオに適しています。-純ニッケル鉄合金 (1J50 など) と比較して、1J79 はモリブデンの添加により優れた高周波性能を示し、動作周波数を 2 ～ 3 倍高めることができます。
良好な機械加工および成形特性
パーマロイは優れた熱間および冷間加工性を示し、さまざまな形状への鍛造、圧延、打ち抜き加工が可能です。その延性はほとんどのソフトフェライト磁石の延性を上回っており、複雑な積層コア、磁気シールド、精密プレス加工の製造に適しています。非常に薄いストリップ（厚さ最大 0.01-0.05 mm）に丸めることができ、高周波用途に最適です。アニーリングは、加工応力を緩和し、透磁率を回復し、保磁力を低下させることにより、磁気特性を最適化します。旋削、フライス加工、穴あけ、研削などの従来の機械加工操作が適用できます。超硬金属の切削工具の使用をお勧めします。
優れた磁気シールド性能
パーマロイの高い透磁率と低い保磁力は、磁気シールド用途において独特の利点をもたらします。直流および低周波の交流磁場において、パーマロイは磁束線を効果的に吸収および誘導し、非常に高いシールド効果を発揮します。-通常の珪素鋼板やフェライトよりもはるかに優れたシールド性能を有しており、精密機器、電子顕微鏡、量子センサー、MRI用磁石など、磁気環境に対する要求が非常に厳しい用途に適しています。
技術仕様
化学組成(ASTM A753 合金タイプ 4 / GB/T 15018)
|
要素 |
標準要件 |
注意事項 |
|
ニ |
78.5 - 80.5% |
重要なコア要素は約 79% のニッケル含有量であり、これにより磁気異方性定数がゼロに近づき、高い透磁率が達成されます。 |
|
モー |
3.8 - 4.2% |
比抵抗を高め、Ni₃Feの規則的な相変態を抑制し、熱処理プロセスを簡素化します。 |
|
鉄 |
残量（約15～17％） |
磁束密度と費用対効果を提供するマトリックス要素- |
|
ん |
0.60%以下 |
磁気特性と純度を確保するための厳密な管理 |
|
シ |
0.30%以下 |
磁気特性の均一性を確保するための厳密な管理 |
|
C |
0.02%以下 |
磁気特性を損なう炭化物の析出を厳密に管理 |
|
P |
0.020%以下 |
不純物元素を厳しく管理 |
|
S |
0.020%以下 |
不純物元素を厳しく管理 |
物理的特性
|
財産 |
値/範囲 |
試験条件 |
|
密度 |
8.70 g/cm3 |
室温(20度) |
|
キュリー温度 |
≈ 450 度 |
- |
|
飽和磁束密度(Bs) |
0.75 - 1.0 T |
室温 |
|
保磁力(Hc) |
10A/m以下（焼きなまし状態） |
室温、直流 |
|
初透磁率 (μᵢ) |
≈ 20,000-50,000 |
アニール状態、弱磁場 |
|
最大透磁率 (μmax) |
≈ 200,000-500,000 |
焼きなまし状態 |
|
抵抗率 |
≈ 0.55 - 0.60 μΩ·m |
室温 |
|
熱膨張係数（20～100度） |
≈ 10.5 × 10⁻⁶ /K |
- |
|
弾性率（ヤング率） |
≈ 200GPa |
室温 |
|
磁気 |
強磁性（キュリー点以下） |
キュリー点は約 450 度で、この温度を超えると常磁性に変わります。 |
機械的性質（焼きなまし状態、代表値）
|
財産 |
代表値 |
仕様 |
|
抗張力 |
≒550MPa |
ASTM A753 |
|
強度 (0.2% オフセット) |
≒340MPa |
ASTM A753 |
|
伸び（4D） |
35%以上 |
ASTM A753 |
|
硬度 |
80-95HRB |
- |
磁気特性（焼きなまし状態、代表値）
|
パフォーマンス |
番号 |
試験条件 |
|
飽和磁束密度(Bs) |
0.75 - 1.0 T |
室温 |
|
保磁力(Hc) |
10A/分以下 |
アニール状態、直流 |
|
初透磁率 (μᵢ) |
≈ 20,000-50,000 |
アニール状態、弱磁場 |
|
最大透磁率 (μmax) |
≈ 200,000-500,000 |
焼きなまし状態 |
高温パフォーマンス-
パーマロイのキュリー温度は約 450 度です。室温から100℃までの温度範囲において、温度による透磁率の変化がほとんどないため、精密機器や微弱磁界の検出環境に適しています。ただし、100 度を超える連続動作条件下では透磁率が大幅に低下するため、高温磁気用途には適さなくなります。-
抗酸化特性:
パーマロイは、通常の大気環境において優れた抗酸化特性を示します。湿気の多い環境や腐食性の環境に長期間さらされる場合には、防錆処理や表面保護処理（ニッケルメッキや金メッキなど）を推奨します。
組織の安定性:
熱処理（高温水素アニーリング + 制御された冷却）を最適化することで、パーマロイの粒子構造を正確に制御して、一貫した磁気特性を確保できます。熱処理プロセスは最終的な磁気性能に直接影響するため、厳密に管理する必要があります。
熱処理装置
パーマロイの最終的な磁気特性は熱処理方法に大きく依存し、一般的な仕様は次のとおりです。
高温アニーリング（最適な磁気特性を回復するため）: 水素または真空雰囲気中で 1100-1200 度まで加熱し、1 ～ 2 時間保持します（断面の厚さに応じて）。その後、制御された速度（約 100 ～ 300 度 /h）で 600 度まで冷却し、その後室温まで急速に冷却します。
注: 600 度付近の温度範囲は秩序-の転移にとって重要です。透磁率の低下を引き起こす Ni3Fe 規則相の形成を避けるために、100 度/h 以上の速度で通過させる必要があります。アニーリング後の粒径は透磁率と保磁力を直接決定するため、厳密に制御する必要があります。
応力除去焼きなまし-（スタンピング/機械加工後）:
750～850度まで加熱し、1～2時間保持し、100～200度/hの速度で500度まで冷却し、その後空冷します。加工ストレスを除去し、磁気特性を回復するために使用されます。
注記：
1. 機械加工による磁気特性の劣化を防ぐため、最終機械加工後に熱処理を行ってください。
2. 水素アニール中は、表面の酸化を避けるために露点を -40 度以下にする必要があります。
3. 秩序-変態が完全に起こるように、冷却速度は十分に速くなければなりません（600 度まで 100 度 /h 以上）。
磁気特性の比較と用途の選択
|
パフォーマンス 指標 |
パーマロイ(1J79) |
一般ケイ素鋼（M-19） |
フェライト |
|
飽和磁束密度Bs(T) |
0.75 - 1.0 |
≈ 2.0 |
≈ 0.3-0.5 |
|
キュリー温度 (度) |
≈ 450 |
≈ 750 |
≈ 200-300 |
|
抵抗率 (μΩ·m) |
≈ 0.55-0.60 |
≈ 0.25-0.30 |
≈ 10⁶-10⁷ |
|
初透磁率 μᵢ |
≈ 20,000-50,000 |
≈ 1,000 |
≈ 2,000-10,000 |
|
最大透過性 μ最大 |
≈ 200,000-500,000 |
≈ 50,000 |
≈ 10,000-20,000 |
|
保磁力 Hc (A/m) |
10以下 |
200以下 |
50以下 |
|
主な利点 |
非常に高いμ、低いHc、弱い信号応答感度 |
低コスト、高B |
高抵抗、高周波対応 |
|
選択の提案 |
主に微弱信号検出、高精度変流器、高感度磁気シールド、磁気アンプに使用されます。- |
主に電源周波数変圧器、モーター、電気機器などの従来の用途に使用されます。 |
主に高周波に使用されます- (>100 kHz) アプリケーションと EMI フィルタリング |
対象メディア
1. 大気環境：通常の状態ではオーステナイト系ステンレス鋼と同等の良好な耐食性を示します。
2. 精密機器油、絶縁媒体：良好な適合性。
3. 電気絶縁媒体：変圧器油、絶縁塗料などに適しています。
4. 乾燥ガス、不活性雰囲気: 熱処理および保護プロセスに適用できます。
注記：
パーマロイは金属軟磁性合金であり、強酸や強アルカリなどの腐食性液体環境には適していません。湿気の多い環境に長期間さらされる場合には、防錆油の塗布やメッキ等の防錆処理を推奨します。硫黄を含む環境や塩水噴霧環境では腐食しやすいため、表面保護処理 (ニッケルめっき、金めっきなど) が必要になります。
パーマロイ (1J79) は、高透磁率、微弱信号検出、高感度磁気アプリケーション向けに特別に設計されており、以下の分野での使用が推奨されます。
応用分野
-
高感度磁気シールド
精密機器、電子顕微鏡、量子センサー、MRIマグネット、弱磁場測定室などの磁気シールド。非常に高い初透磁率により、非常に弱い磁場（地磁気レベル）でも外部磁場干渉を効果的にシールドできます。 -
パルスおよび信号トランス
パルス変圧器、ブロードバンド変圧器、絶縁変圧器、高忠実度オーディオ変圧器、電流変圧器。{0}非常に高い透磁率と超低いヒステリシス損失により、最大 20Hz～20kHz、一部は最大 100kHz の動作周波数で、忠実度の高い信号伝送が可能になります。- -
磁気増幅器と変調器
超高感度磁気アンプ、磁気変調器、DC 電流センサー (DCCT)、フラックスゲート センサー コア。-低い保磁力と低損失特性により、弱い信号の増幅と検出が容易になります。 -
精密センサーおよび測定器
高精度電流/電圧トランス、標準ブリッジ、高精度電力計、およびフラックスゲート磁力計。極めて高い初透磁率により、低磁束密度でもリニアな応答性を実現します。 -
科学研究および精密機器
粒子検出器、原子時計、超伝導量子干渉装置 (SQUID)、分光計磁気回路、電磁天秤用の磁気シールド。 -
電気通信および RF エンジニアリング
高周波フィルタ インダクタ、広帯域整合変圧器、キャリア通信変圧器、電話線変圧器。-動作周波数はオーディオから数MHzまでカバー可能です。 -
医療機器
生体磁気測定用の磁気シールド、心磁図 (MCG) シールド、脳磁図 (MEG) シールド。
配信とカスタマイズ
当社は、プロジェクトの要件に完全に一致するパーマロイ(1J79)材料を確実に入手できるように、柔軟で信頼性の高いサプライチェーン ソリューションを提供します。
|
形状 |

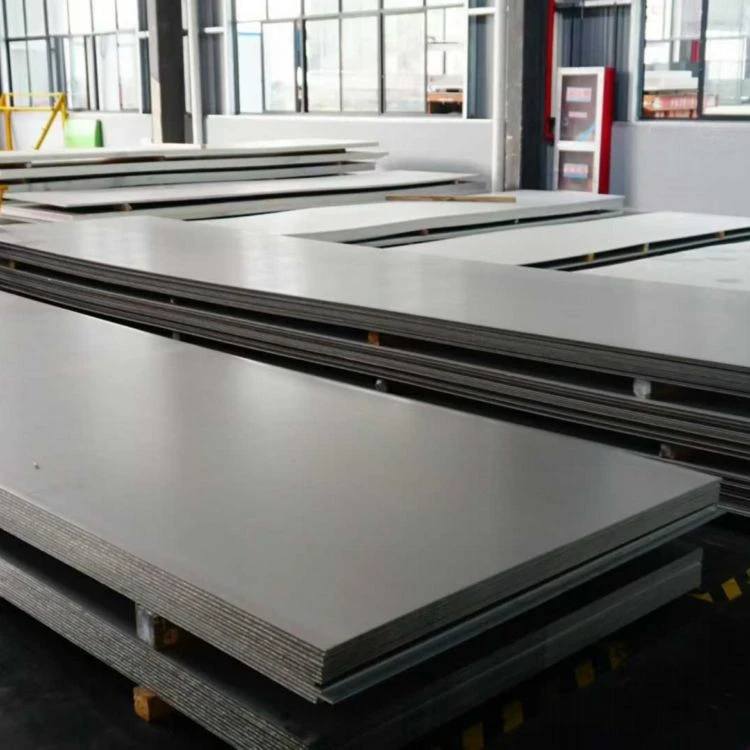

 シート/プレート
|

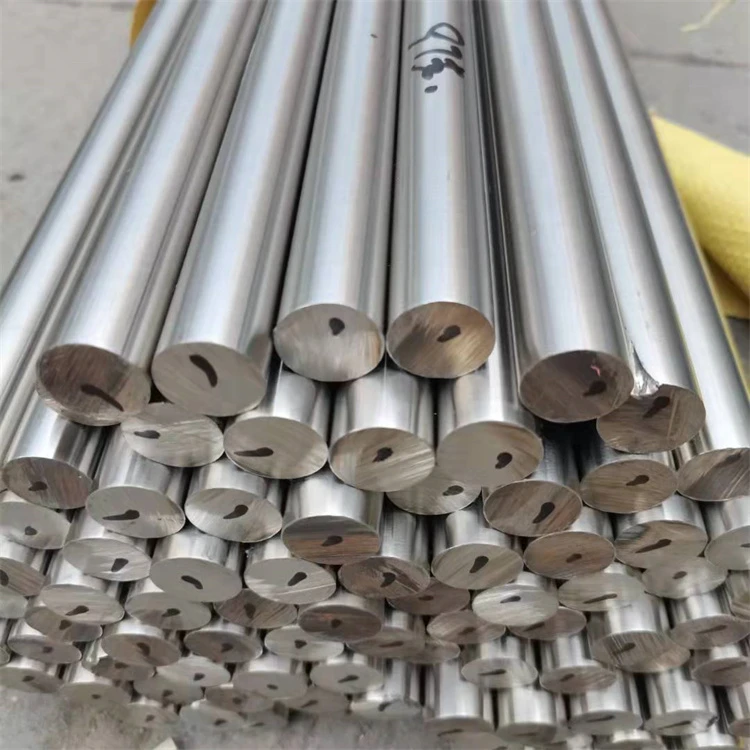

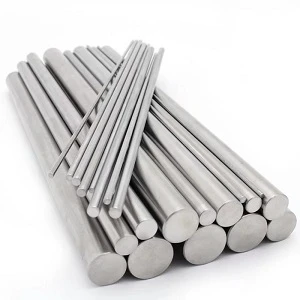

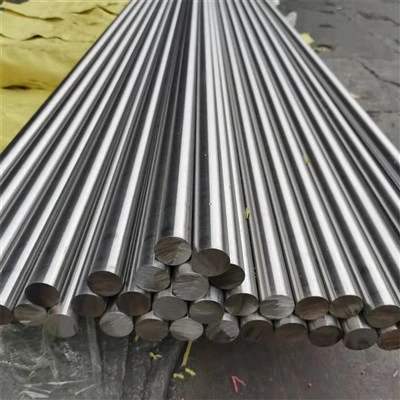

 バー/ロッド
|

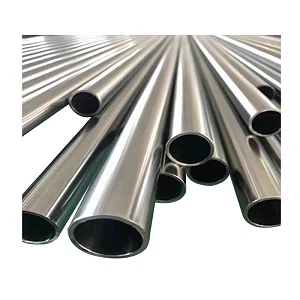

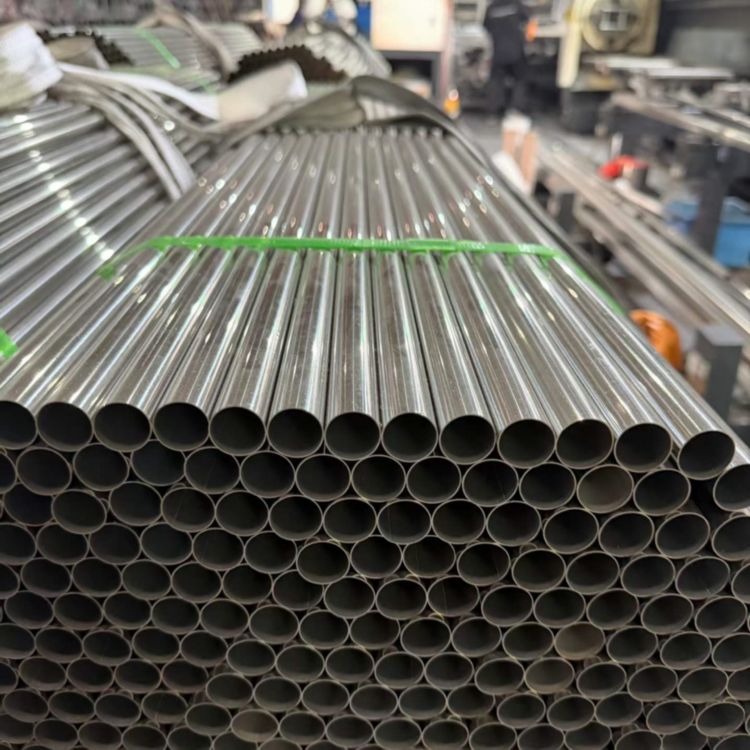

 パイプ・チューブ
|

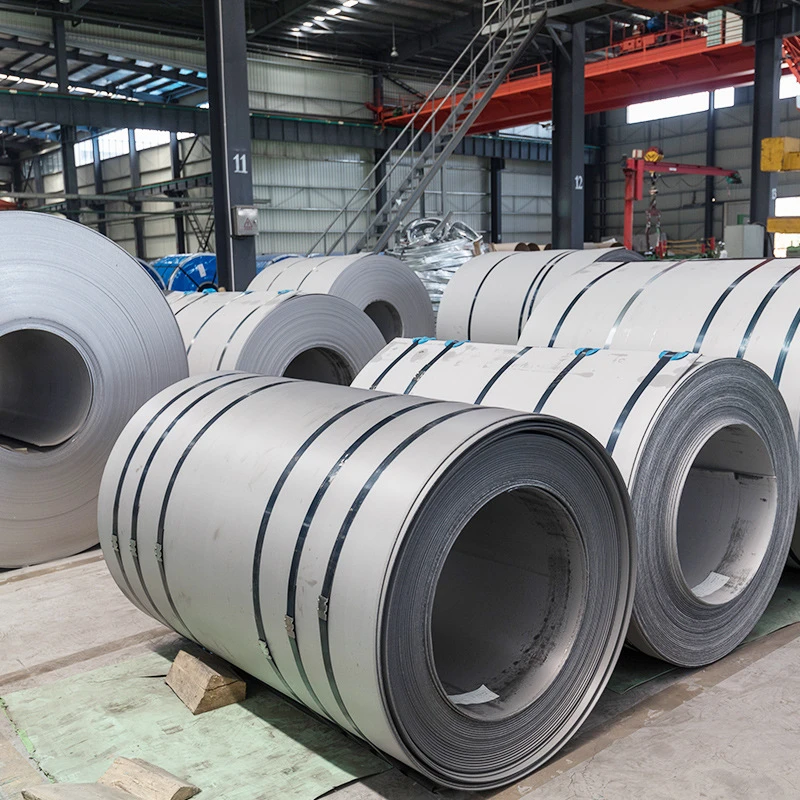

 ストリップ/シートコイル
|

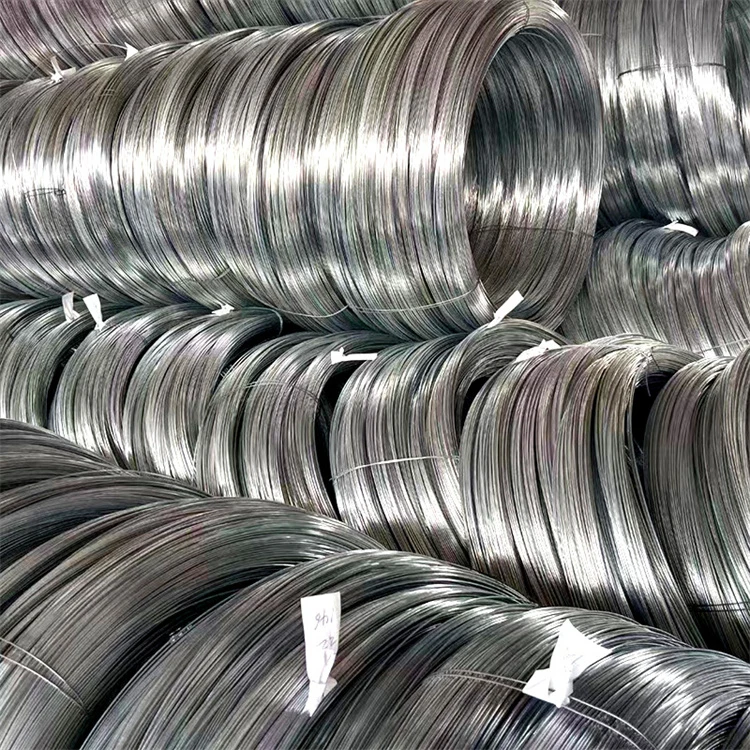

 ワイヤー・線材
|
|---|---|---|---|---|---|
|
従来の範囲 |
厚さ: 0.5 - 100 mm |
直径Φ6～500mm |
外径Φ10～300mm |
厚さ：0.01～3.0mm |
直径Φ0.05～10mm |
|
カスタマイズ機能 |
熱間圧延または冷間圧延-板、極薄板（0.1 mm から）-、プレス部品、指定寸法への長さ切断-、特殊な表面処理（酸洗、研磨） |
鍛造棒、熱間圧延棒、研磨棒、異形棒、さまざまな熱処理条件（焼きなまし、安定化）{0}} |
シームレスパイプ、溶接パイプ、固定長切断- |
精密ストリップ材料（最小厚さ 0.01 mm）、スタンピング コイル ストック、ラミネート ブランキング、非標準幅、特殊保護フィルム- |
精密絞り加工、溶接フィラーワイヤー、特殊表面処理 |
当社を選ぶ理由- 信頼できるエンジニアリング技術。信頼できる配送。
当社は単なるサプライヤーではなく、中国におけるお客様の信頼できる材料パートナーです。
垂直統合生産
10+ 自動ライン (8,000+ トン/年) を備えた 20,000 平方メートルの施設を所有。 -社内のツーリングと金型センターにより、迅速なカスタマイズと効果的なコスト管理が可能になります。-中間マージンが不要です。
あらゆる段階での厳格な品質管理
生産全体にわたる主要な QC チェックポイントにわたる完全なトレーサビリティ. 100% ASTM/ASME、EN、GB 規格に準拠。材料試験レポートは出荷ごとに入手可能です。

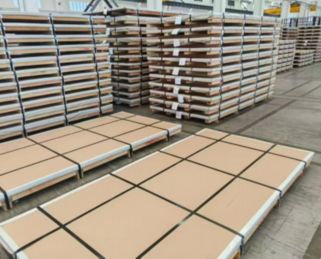

信頼性の高い配送と輸出梱包
10+ 年間ヨーロッパ、北アメリカ、東南アジア、中東に輸出しており、防水性と防錆性を備えており、柔軟な配送オプションと組み合わせることで、安全かつ時間通りに到着します。-

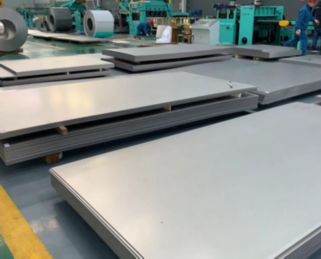

量産前のサンプル検証
品質確認用の無料サンプルを提供しており、ご了承いただいた後に大量注文いただけます。正確な寸法測定と透明性のある製造により、サンプルから量産までの一貫性を保証します。
よくある質問
Q: 通常の電磁ケイ素鋼と比較したパーマロイの主要な利点は何ですか?
Q: パーマロイの最適な熱処理プロセスは何ですか?
Q: パーマロイは加工しやすいですか?
Q: パーマロイの最高使用温度は何度ですか?
Q: パーマロイは中周波および高周波 AC 用途に適していますか?{0}
Q: パーマロイとパーメンジュール 2V の主な違いは何ですか?
