製品の特長

優れた高温強度と耐クリープ性-

MAR-M 509 は、コバルトマトリックス内の固溶強化 (タングステン) と炭化物 (MC および M₂₃C₆ タイプ) による分散強化により、高温での優れた引張強さ、降伏強さ、耐クリープ性を備えています。この合金の 900 度での長期強度は、同等の合金 X-40 よりも 40{9}}50 MPa 高く、耐熱性は 40 ～ 50 度向上しています。長期間高温応力にさらされるタービンガイドベーンやガイドなどの固定部品に適しています。

優れた耐酸化性と耐熱腐食性

高いクロム含有量（約 23%）により、合金表面に緻密で安定した Cr₂O₃ 酸化膜の形成が促進され、高温の酸化雰囲気でのマトリックスの酸化を効果的に防止します。さらに、タンタルやタングステンなどの元素を添加すると、合金の耐熱腐食性がさらに向上します。コバルトマトリックスは硫黄やバナジウムなどの高温の腐食媒体に対して優れた耐性を備えているため、航空機エンジンや産業用ガスタービンの高温環境に特に適しています。-

優れた微細構造安定性と熱衝撃耐性

MAR-M 509 は、長期間の高温使用中に安定した炭化物構造を維持し、優れた耐熱衝撃性を示します。--頻繁な温度変動の条件下でも、その機械的特性は安定しているため、頻繁に起動と停止のサイクルが発生する航空機エンジンやガスタービンのホットエンド部品に適しています。{{6}

鋳造および機械加工の特性

MAR-M 509 は主に精密鋳造 (インベストメント鋳造) プロセスを使用して形成されており、タービンガイドベーンやガイドなどの複雑な-形状の-コンポーネントの製造に適しています。この合金は一般に許容できる機械加工特性を備えており、超硬合金の切削工具を使用して機械加工することをお勧めします。溶接性は限られており、特殊なプロセスを使用する必要があります。

技術仕様

化学組成

要素	標準要件	注意事項
コ	残量(52.5-58.45%)	高温強度、熱安定性、優れた耐熱腐食性を提供するマトリックス要素-
Cr	22.5 --- 24.35%	緻密なCr₂O₃保護膜を形成し、耐酸化性、耐熱性を実現します。
ニ	9.0 --- 11.0%	オーステナイト組織を安定化し、靭性と被削性を向上させます。
W	6.5 --- 7.5%	大幅な固溶強化と炭化物強化を提供し、高温クリープ耐性を強化します。{0}
タ	3.0 --- 4.0%	安定した MC{0} タイプの炭化物を形成し、高温強度と微細構造の安定性を強化します。{{1}
C	0.55 --- 0.65%	クロム、タングステン、タンタルで炭化物を形成し、高温強度の中心源として機能します。-
ジル	0.3 --- 0.6%	粒界強度と耐クリープ性を向上させるための微量の添加
ティ	0.15 --- 0.25%	炭化物を形成して強化を促進します
鉄	1.5%以下	純度と組織の安定性を確保するための厳格な管理
シ	0.4%以下	脱酸素剤
ん	0.1%以下	脱酸素剤
P	0.015%以下	不純物元素
S	0.015%以下	熱間脆化を防ぐ

物理的特性

財産	値/範囲	試験条件
密度	8.86 g/cm3	室温(20度)
融点	1346 --- 1395度	---
熱膨張係数（20～100度）	12.0 × 10⁻⁶ /K	---
弾性率（ヤング率）	200 --- 220 GPa	室温
熱伝導率(20度)	10 --- 12 W/(m·K)	---
磁気	非磁性（弱磁性）-	コバルト-ベースの合金は通常、室温では非磁性または弱磁性です-

機械的性質（焼きなまし状態、代表値）

財産	代表値	仕様
抗張力	725MPa以上	AMS 5370 / ASTM B815
降伏強さ (0.2% オフセット)	450MPa以上	AMS 5370 / ASTM B815
伸長	5.0%以上	AMS 5370 / ASTM B815
硬さ（鋳造状態）	30-35HRC(≒290-330HB)	---

注: この合金は鋳造コバルト-ベースの高温-合金です。低伸びがその典型的な特性であり、静的または低ひずみの動作条件に適しています。-

高温パフォーマンス-

高温強度保持率（主な利点）:

MAR-M 509 は、高温での強度を維持する優れた能力を示します。その代表的な参考値は次のとおりです。

温度	引張強さ（代表値）	持続強度 (100h、代表値)
室温	725MPa以上	---
650度	650MPa	---
815度	450MPa	230MPa
900度	350MPa	150MPa
980度	250MPa	90MPa
1090度	150MPa	38MPa

抗酸化性能:

最大 1000-1100 度の酸化雰囲気では、MAR-M 509 はその表面に緻密でよく付着した Cr₂O₃ 酸化物層を形成し、その結果、従来のステンレス鋼や多くの鉄-耐熱-鋼と比較して酸化重量増加率が低くなります。硫黄含有燃料の燃焼を伴う環境では、その耐熱腐食性は多くの鉄{9}}基やニッケル-基の高温合金の耐熱腐食性を上回ります。

微細構造の安定性:

-800-1050 度での長期暴露中、MAR-M 509 の炭化物構造は安定したままであり、長時間の高温使用でも機械的特性と靭性が確保されます。

適用可能なメディア:

高温空気、燃焼排ガス（硫黄とバナジウムを含む）-

高温酸化性雰囲気

熱腐食環境（Na₂SO₄、V₂O₅などを含む）

高温ガス（ガスタービンの流路環境）

注: MAR-M 509 は主に高温ガス媒体環境での使用を目的としており、水による腐食環境には適していません。-

MAR-M 509 は、極度の高温、酸化、熱腐食環境向けに特別に設計されており、次の分野での使用を推奨します。-

応用分野

航空宇宙: タービンガイドベーン、ガイド、タービンステーターブレード、燃焼室コンポーネント、航空機エンジンの高温シール。-
産業用ガスタービン: タービンガイドベーン、ガイド、トランジションピース、シールリングなどのホットエンドステータコンポーネント。{0}}
発電:-ガスタービンの高温ステーターコンポーネントと高温ガスパスコンポーネント。
船舶用エンジン: 高度な船舶用エンジンのタービンガイドベーンとホットエンドコンポーネント。{0}}
高温工業炉: 高温-負荷-を支えるコンポーネント（炉ロール、輻射管、熱処理治具、バスケットなど）（動作温度 1050 度以下）。

配信とカスタマイズ

当社は、お客様のプロジェクト要件に完全に一致する MAR{0}}M 509 マテリアルを確実に受け取るための、柔軟で信頼性の高いサプライチェーンソリューションを提供します。

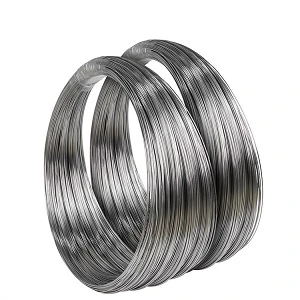

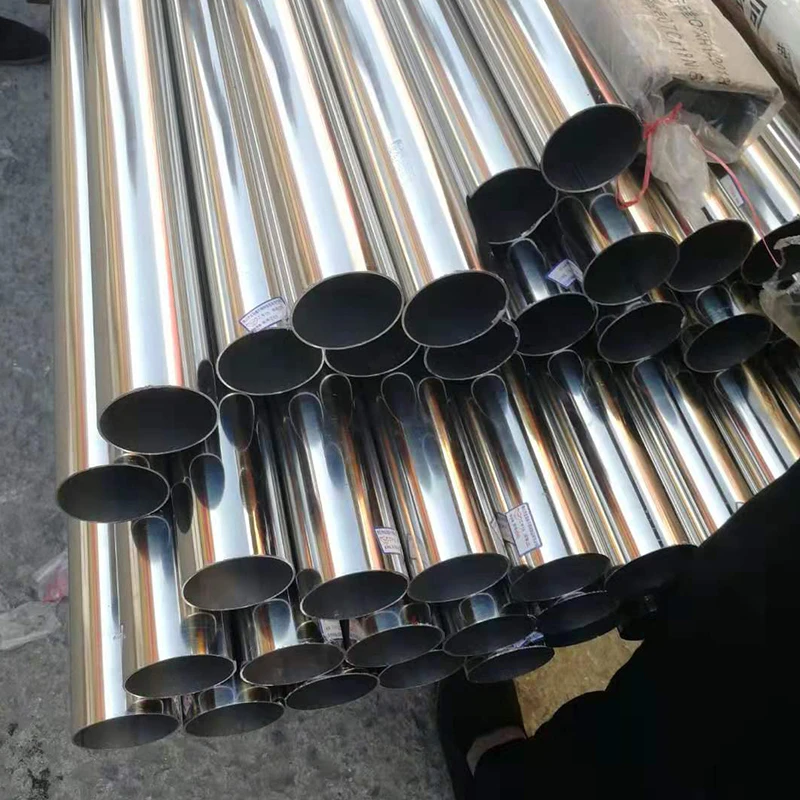

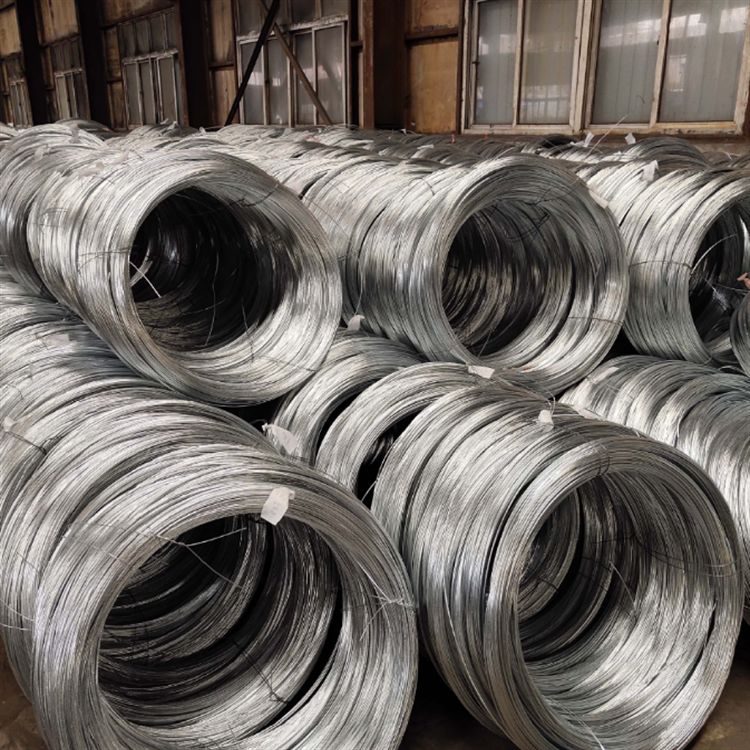

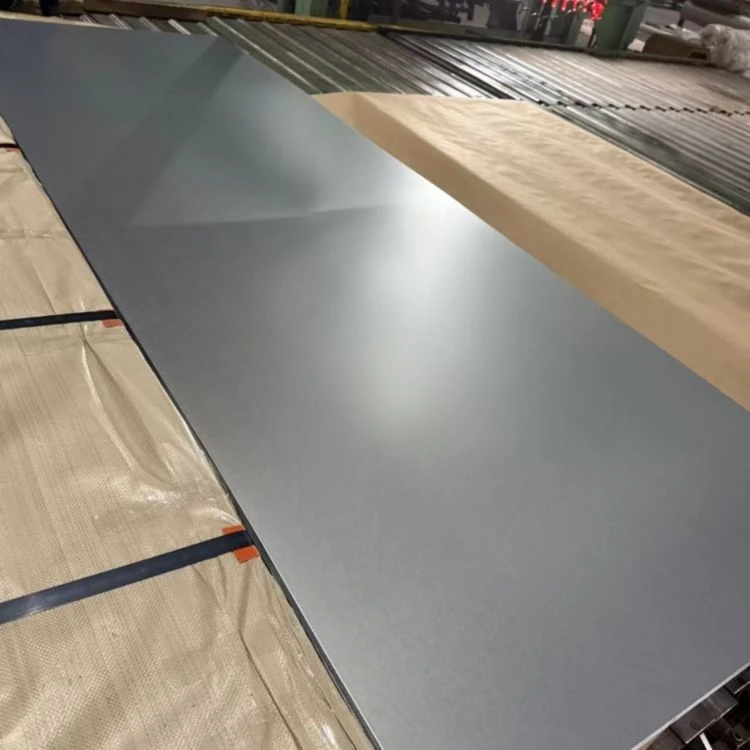

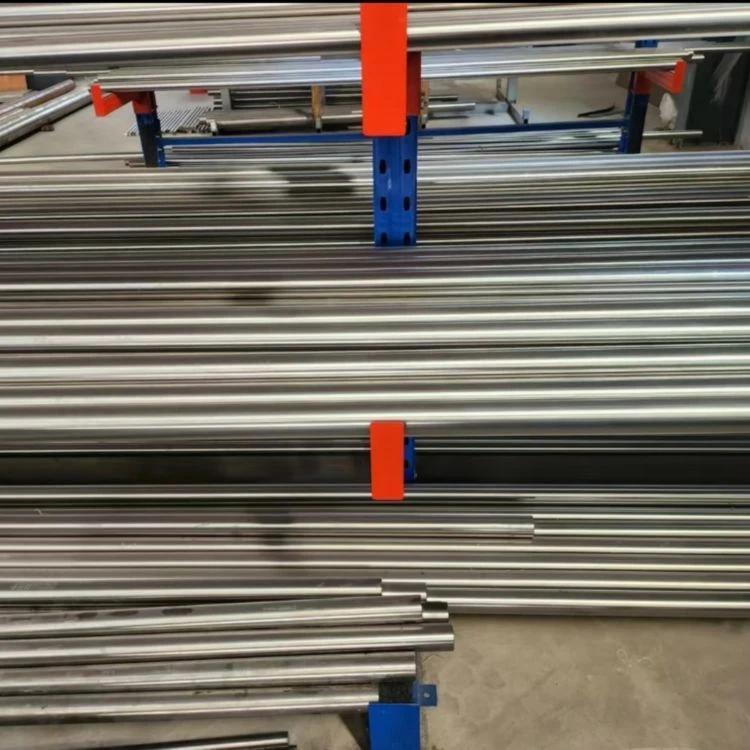

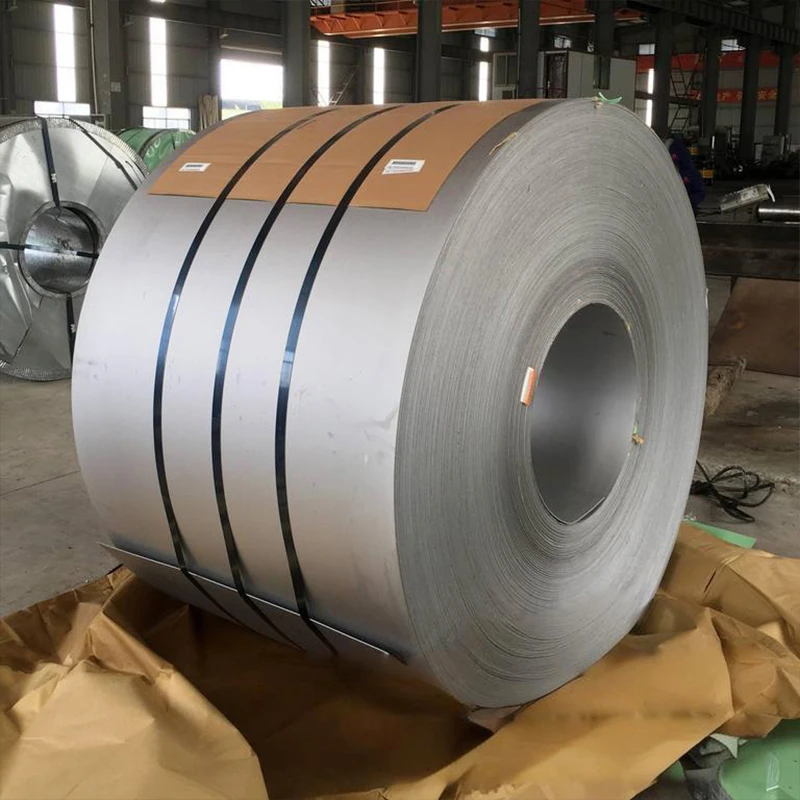

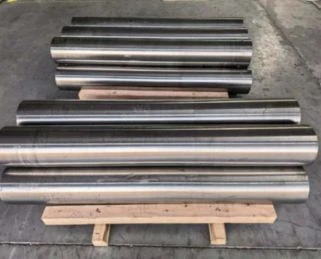

形状	シート/プレート	バー/ロッド	パイプ・チューブ	ストリップ/シートコイル	ワイヤー・線材	精密鋳造（インベストメント鋳造）
従来の範囲	厚さ: 0.5 - 100 mm 幅：1500mm以下	直径Φ6～500mm	外径Φ10～300mm	厚さ：0.1～3.0mm 幅：10～600mm	直径Φ0.5～10mm	図面に従ってカスタマイズ
カスタマイズ機能	特別な厚/薄圧延、超幅広プレート。特殊表面処理、定長切断-	大型鍛造棒（Φ800 mmまで）、特殊-形状棒	大径-肉厚-パイプ、特殊合金組成。パイプ端末加工（面取り・定長）	さまざまな硬度条件、特殊な熱処理、酸{0}}洗浄された表面	特殊表面処理、精密絞り加工	コアの形態。タービンガイドベーン、ガイド、シールリングなどの複雑な-形状のホットエンドコンポーネント-に適しています

当社を選ぶ理由- 信頼できるエンジニアリング技術。信頼できる配送。

当社は単なるサプライヤーではなく、中国におけるお客様の信頼できる材料パートナーです。

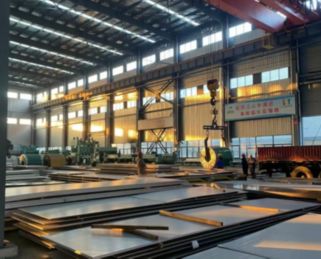

垂直統合生産

10+ 自動ライン (8,000+ トン/年) を備えた 20,000 平方メートルの施設を所有。 -社内のツーリングと金型センターにより、迅速なカスタマイズと効果的なコスト管理が可能になります。-中間マージンが不要です。

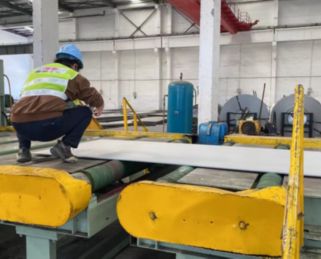

あらゆる段階での厳格な品質管理

生産全体にわたる主要な QC チェックポイントにわたる完全なトレーサビリティ. 100% ASTM/ASME、EN、GB 規格に準拠。材料試験レポートは出荷ごとに入手可能です。

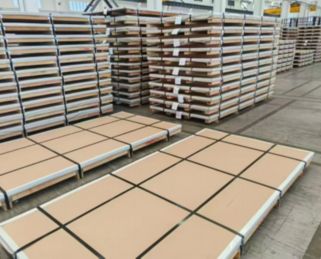

信頼性の高い配送と輸出梱包

10+ 年間ヨーロッパ、北米、東南アジア、中東に輸出しており、防水性と防錆性を備えており、柔軟な配送オプションと組み合わせることで、安全かつ時間どおりに到着します。-

量産前のサンプル検証

品質確認用の無料サンプルを提供しており、ご了承いただいた後に大量注文いただけます。正確な寸法測定と透明性のある製造により、サンプルから量産までの一貫性を保証します。

よくある質問

Q: MAR-M 509 の主な利点は何ですか?

Q: MAR{0}M 509 にはどのような熱処理が必要ですか?

Q: 最高動作温度はどれくらいですか?

Q: MAR-M 509 と X-40 の違いは何ですか?

人気ラベル: mar{0}}m 509、中国 mar{2}m 509 のメーカー、サプライヤー、工場

比較項目	マル-M 509	X-40(FSX-414)
コア構成	コバルト-ベースの鋳造合金（Co バランス） Cr: 22.5-24.35% W: 6.5-7.5% ニッケル：9～11％ Ta: 3-4% C: 0.55-0.65%	コバルト-ベースの鋳造合金（Co バランス） Cr: 28-30% W: 7-8% ニッケル：10% C: 0.45-0.55%
主な利点	• より高い高温強度-（900 度、100 時間クリープ強度は X-40 より 40～50 MPa 高い） • より高い耐熱性 (40 ～ 50 度向上) • タンタルの添加により安定した MC 炭化物が形成され、優れた微細構造安定性が得られます。・優れた耐熱衝撃性	• クロム含有量が高く、抗酸化特性がわずかに優れています。 • 比較的低コスト • 長いアプリケーションの歴史と成熟したテクノロジー
選択の推奨事項	主に、より高い高温強度と耐熱性が要求される極端な動作条件で使用されます。{0} • 先進的な航空機エンジンのタービンベーンとノズル • 産業用ガスタービンの高温固定コンポーネント- • 先進的な船舶用エンジンのホットエンドコンポーネント-	主に、温度要件がわずかに低いコスト重視のアプリケーションに使用されます。{0} • 従来の産業用ガスタービンガイドベーン • 高温工業炉のコンポーネント-

マル-M 509
